Na czym polega montaż podzespołów elektronicznych?

Proces montażu podzespołów elektronicznych można podzielić na dwa główne rodzaje: montaż powierzchniowy (SMD) oraz montaż przewlekany (THT). Montaż powierzchniowy polega na umieszczaniu komponentów bezpośrednio na powierzchni płytki drukowanej (PCB). Jest to technika stosowana w większości nowoczesnych urządzeń elektronicznych, ponieważ pozwala na miniaturyzację komponentów oraz skrócenie czasu montażu. W procesie tym wykorzystuje się specjalne maszyny, które precyzyjnie umieszczają elementy na płytkach, a następnie lutują je za pomocą pieca reflow. Dzięki temu możliwe jest montowanie setek, a nawet tysięcy elementów w krótkim czasie.

Z kolei montaż przewlekany, stosowany głównie w starszych urządzeniach, polega na umieszczaniu czzęści w specjalnie przygotowanych otworach na płytce PCB. Są one następnie lutowane od spodu płytki, co zapewnia solidne połączenie mechaniczne i elektryczne. Technika ta, choć mniej popularna niż montaż powierzchniowy, wciąż znajduje zastosowanie tam, gdzie wymagana jest większa wytrzymałość na warunki zewnętrzne lub gdzie montowane są większe elementy, jak np. transformatory czy złącza. Oba rodzaje są stosowane w zależności od wymagań projektowych.

Proces montażu podzespołów elektronicznych obejmuje kilka etapów. Pierwszym krokiem jest przygotowanie płytki drukowanej, na której będą montowane komponenty. Płytka PCB musi być odpowiednio zaprojektowana, by zapewnić poprawne działanie urządzenia. Na tym etapie ważne jest również wybranie odpowiednich materiałów oraz sprawdzenie kompatybilności wszystkich części, które mają być zamontowane. Następnie płytka jest pokrywana pastą lutowniczą, która umożliwia trwałe połączenie.

Kolejnym etapem jest montaż elementów na płytce. W przypadku montażu powierzchniowego proces ten odbywa się przy użyciu automatycznych maszyn, które precyzyjnie umieszczają wszystkie komponenty w odpowiednich miejscach. Montaż przewlekany z kolei często wymaga ręcznego rozmieszczania, co sprawia, że jest bardziej pracochłonny i zajmuje więcej czasu. Po zamontowaniu elementów na płytce następuje proces lutowania. W przypadku montażu SMD wykorzystuje się piec reflow, który podgrzewa pastę lutowniczą, powodując jej stopienie i trwałe połączenie komponentów z płytką. W montażu przewlekanym lutowanie odbywa się za pomocą fal lutowniczych lub ludzkiej pracy.

Kontrola jakości jest ostatecznym etapem każdego procesu montażu podzespołów elektronicznych. Bez niej trudno byłoby zapewnić, że każdy produkt działa zgodnie z założeniami. W ramach monitoringu stosuje się różnorodne metody testowania, które mają na celu wykrycie ewentualnych usterek lub nieprawidłowości już na wczesnym etapie produkcji. Do najczęściej stosowanych metod należy kontrola wizualna, która pozwala na wykrycie błędów przez człowieka, takich jak niewłaściwe położenie elementów czy niedokładne lutowanie. W bardziej zaawansowanych procesach stosuje się również testy rentgenowskie, które pozwalają na ocenę jakości połączeń wewnętrznych.

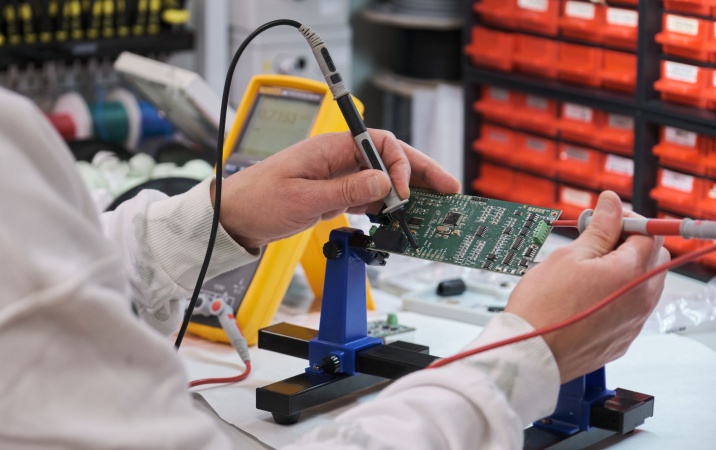

Oprócz kontroli wizualnej każda płytka podlega testom funkcjonalnym. Sprawdzane są zarówno podstawowe parametry elektryczne, jak i specyficzne funkcje urządzenia. Mają one na celu upewnienie się, że wszystko działa zgodnie z projektem, a urządzenie spełnia wymagania stawiane przez klienta. Na tym etapie wykrywane są również potencjalne problemy z kompatybilnością, co pozwala na szybkie wyeliminowanie i dostosowanie procesu produkcji.

Montaż podzespołów elektronicznych to skomplikowany proces, który wymaga precyzji, zaawansowanych technologii oraz doświadczenia. Zarówno montaż powierzchniowy, jak i przewlekany mają swoje zastosowanie w zależności od specyficznych wymagań projektowych. Zajmują się tym specjalistyczne firmy, takie jak polski producent elektroniki - Prodel Electronics Sp. z o.o. - prodel.com.pl. Każdy etap produkcji, od przygotowania płytki drukowanej, przez montaż, aż po testowanie i kontrolę jakości, pozwala zapewnić niezawodność urządzeń. Dzięki staranności i dbałości o szczegóły możemy się cieszyć w pełni sprawnymi, zaawansowanymi urządzeniami, które każdego dnia ułatwiają nasze życie.
